SERIES / OVERVIEW/01
酒厂、醋厂、粮库、食品加工厂、地下粮仓码头卸船。
岩卓吸粮机 PNEUMATIC CONVEYING
向下探索产品原照精修 · 产品展示
FROM FIELD TO STORAGE
FROM FIELD TO STORAGE
MADE FOR THE EVERYDAY[ 岩卓 / 气力输送 ]
01 / PRODUCT COLLECTION设备看得见，
设备看得见，
实力在细节。
从设备整机到现场配置，
看得清楚，选得明白。
不同配置，服务不同现场。
产品图经 AI 辅助精修，具体结构、型号与配置以实物及工厂确认为准。
COMPONENT / 0103 / MACHINE DETAILS换个角度，
换个角度，
把设备看明白。

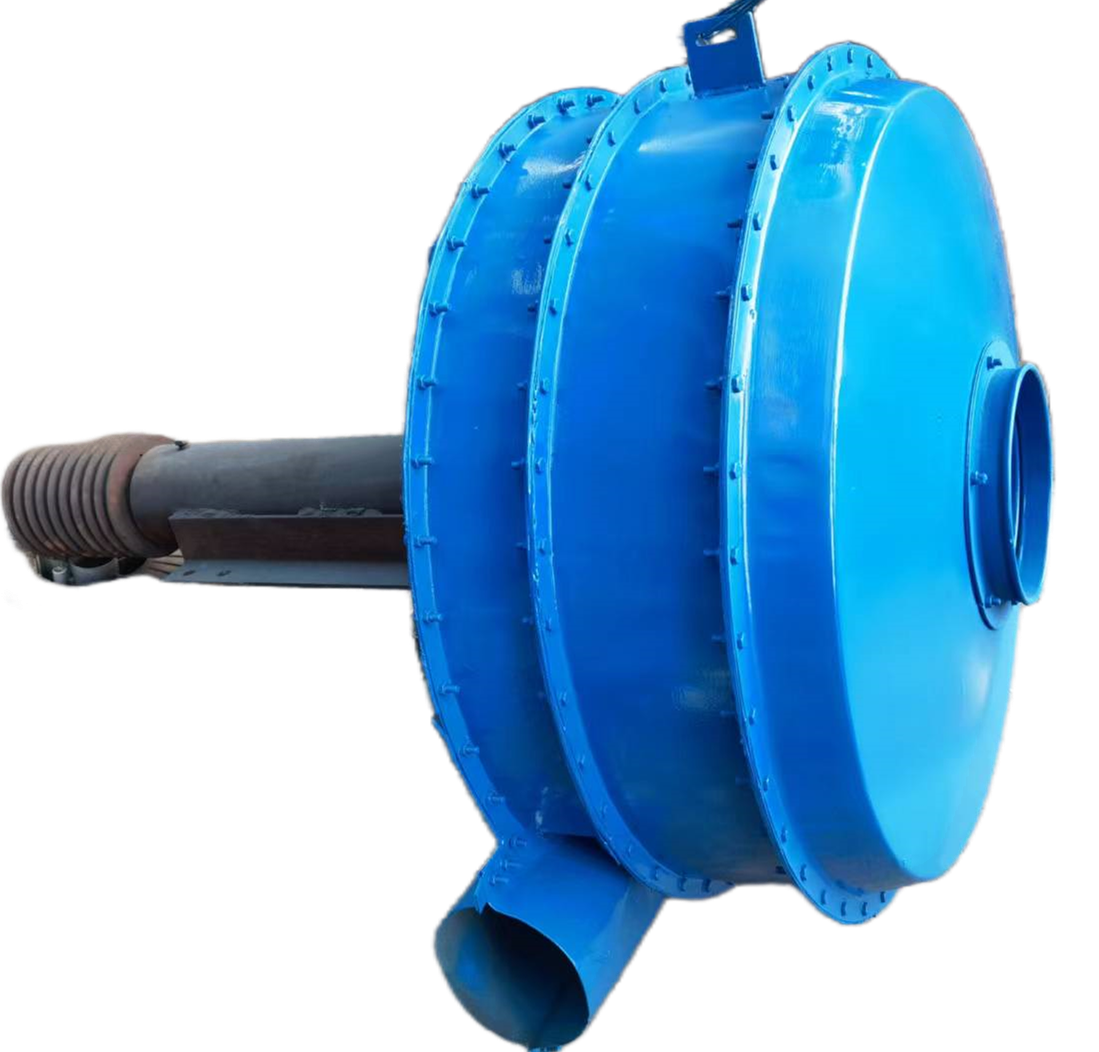

整机、机身、传动与底盘。
从细节开始，了解设备。
01 / 整机实拍04 / TECHNICAL DATA选设备，
选设备，
也把参数看清楚。
从输送量、动力到管路尺寸，
找到适合现场的设备配置。
技术参数
| 机器型号 | QH—5 | QH—10 | QH—15 | QH-20C | QH-30C | QH-40C |
|---|---|---|---|---|---|---|
| 最大输送量（t/h） | 5 | 10 | 15 | 20 | 30 | 40 |
| 风机功率（KW） | 7.5 | 11 | 15 | 22 | 37 | 45 |
| 闭风器功率（KW） | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 |
| 机器总功率（KW） | 8.25 | 11.75 | 16.1 | 23.1 | 38.5 | 46.5 |
| 主电机型号 | Y132S2-2 | Y160M1-2 | Y160M2-2 | Y180M-2 | Y200L2-2 | YE2-225M-2 |
| 闭风器电机型号 | Y90S-6 | Y90S-6 | Y90L-6 | Y90L-6 | Y100L-6 | Y100L-6 |
| 风机转速（转/分） | 3600 | 4100 | 3700 | 4100 | 4100 | 4100 |
| 闭风器转速（转/分） | 60 | 60 | 60 | 60 | 60 | 60 |
| 空气压力（水柱/毫米） | 1000 | 1500 | 1600 | 2200 | 3300 | 3900 |
| 空气流量（m3/h） | 800 | 1000 | 1600 | 1800 | 1800 | 3248 |
| 气流速度（m/s） | 24 | 24 | 25 | 25 | 25 | 25 |
| 进料管直径（mm） | 124 | 150 | 150 | 160 | 160 | 160 |
| 输送管直径（mm） | 100 | 124 | 150 | 160 | 160 | 160 |
| 水平最大输送距（m） | 30 | 50 | 70 | 120 | 170 | 200 |
| 最大吸距（m） | 8.5 | 10 | 20 | 30 | 50 | 60 |
| 最大扬程（m） | 5 | 8 | 12 | 18 | 30 | 40 |
| 整机重量（kg） | 415 | 460 | 530 | 600 | 900 | 950 |
| 外形尺寸（mm） 长*宽*高 | 1780*1058*1550 | 1780*1058*1550 | 2080*1148*1800 | 2320*1320*2720 | 2380*1600*2720 | 2380*1600*2720 |
外形尺寸：长*宽*高。手机端可在表格内左右滑动。
产量与定制说明
我厂批量生产的有每小时3吨、5吨、10吨、15吨、20吨、30吨40吨的吸粮机，另外可订制100吨以内的吸粮机，产量是说输送小麦、玉米、高粱、大豆、输送其他作物得看比重，产量是在20米之内的距离，如果距离增加产量会相应的减小。
输送管路的联接与输送量
测试条件
（1）输送距离=吸粮管长度+输送管长度；
（2）下表均以扬程高度4米，三个90°的弯头和一个离心式卸料器测试所得数据。
（3）在下表水平输送量的基础上，当垂直高度增高时，产量相应降低；
（4）一个90°弯头相当于13-17米的水平输送管道。
备注：吸料管为3米软管时
| 输送距离（M） | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|
| QH-3 | 3 | 2.5 | |||||||
| QH-5 | 5 | 4 | 3 | ||||||
| QH-10 | 10 | 8.5 | 7 | 5 | 3 | ||||
| QH-15 | 15 | 13 | 11 | 9 | 7.2 | 6 | 5 | ||
| QH-20(C) | 20 | 17 | 15 | 13 | 12 | 11 | 9 | 8 | |
| QH-30(C) | 30 | 25.5 | 22 | 19 | 17 | 15 | 13 | 11 | 9 |
| QH-40(C) | 40 | 35 | 29 | 24 | 22 | 19 | 17 | 14 | 12 |
表内空白表示未提供相应数据，不代表零。系列参数与不同距离下的输送量分别列示，请按对应条件阅读。
01
五谷杂粮
02
塑料颗粒
03
药材粉末
04
木屑锯末
05
面粉白糖
06
干沙水泥
CONVEYING MODES输送方式，
输送方式，
跟着现场走。
物料与输送路线，决定设备的配置。
把现场说清楚，选型才有方向。
吸送式
就是连吸带吹，也是最普遍的，连吸带吹混合式气力输送系统混合式又称为真空压力输送。
只吸不吹式
适合输送粉末，酒糟，粉尘大的不好分离的，有破损的，比如：地下粮仓，用只吸不送产量大。
只吹不吸
一般有筒仓自己落到料斗里，不吸，风机直接从管路里吹到目的地。
3D 场景示意 · 根据产品资料绘制，用于帮助理解输送布置，具体设备与管路以实际方案为准。
06 / IN THE FIELD把现场，
把现场，
带到眼前。
从粮食输送，到机器现场演示。
用影像，走近粮食搬运的现场。
岩卓吸粮机影像来自工厂提供的现场记录。不同设备、物料与工况请结合实际沟通。
更多现场影像
工厂实拍 / 点击播放07 / FROM OUR FACTORY从设备，
从设备，
到现场。
服务流程
- 01联系我们
- 02寄送物料
- 03到厂试机
- 04设计方案
- 05指导安装
- 06全面售后
WORKSHOP JOURNAL / 实拍图集多看几个角度，
多看几个角度，
多了解一点设备。
从整机、部件到包装。
照片来自工厂提供的现场记录。
BEFORE YOU START选购之前，
选购之前，
再聊清楚一点。
不同型号与输送距离对应的输送量，请查看上方参数表，并结合扬程、弯头和物料情况确定配置。
需要按具体物料和设备配置确认。咨询时请一并说明粮食种类、含水情况、杂质情况以及对破损率的要求，由工厂判断是否适用。
请准备输送物料、水平距离、提升高度、期望处理量和现场供电条件。如果方便，也可以准备作业现场的照片或视频。
可以直接拨打工厂电话，询问对应设备的运行视频、详细配置表和实际工况数据，也可以一并了解报价、交付和售后安排。
LATEST / YANZHUO JOURNAL
查看全部文章 文章资讯
.png)

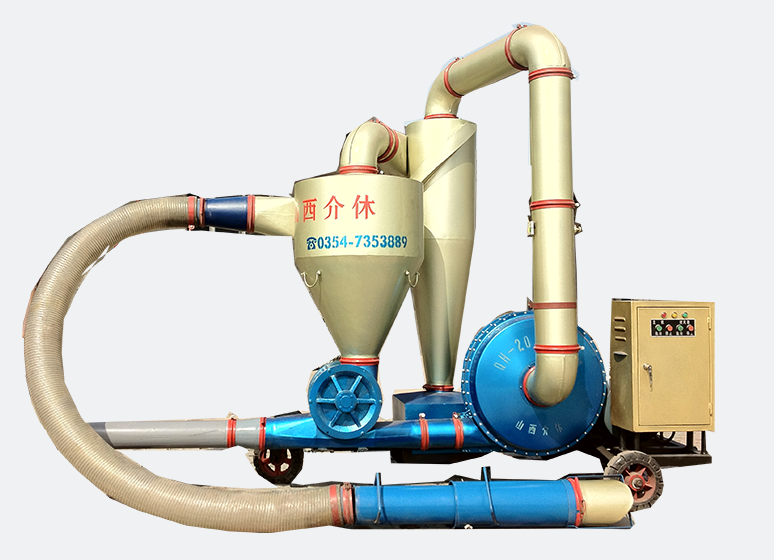

吸粮机选型
