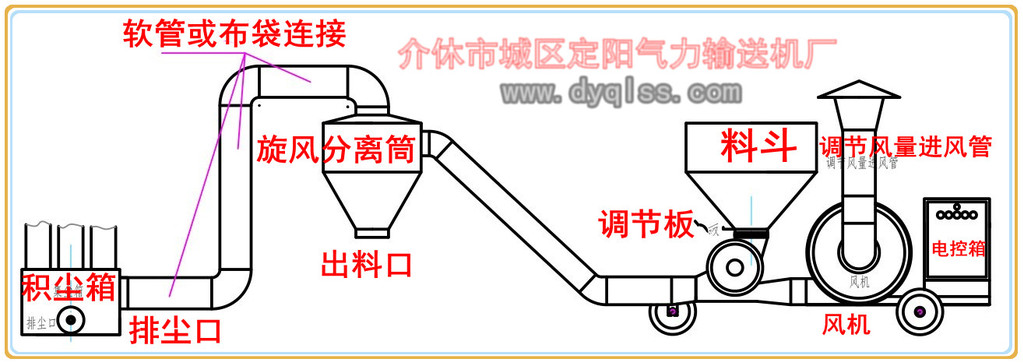

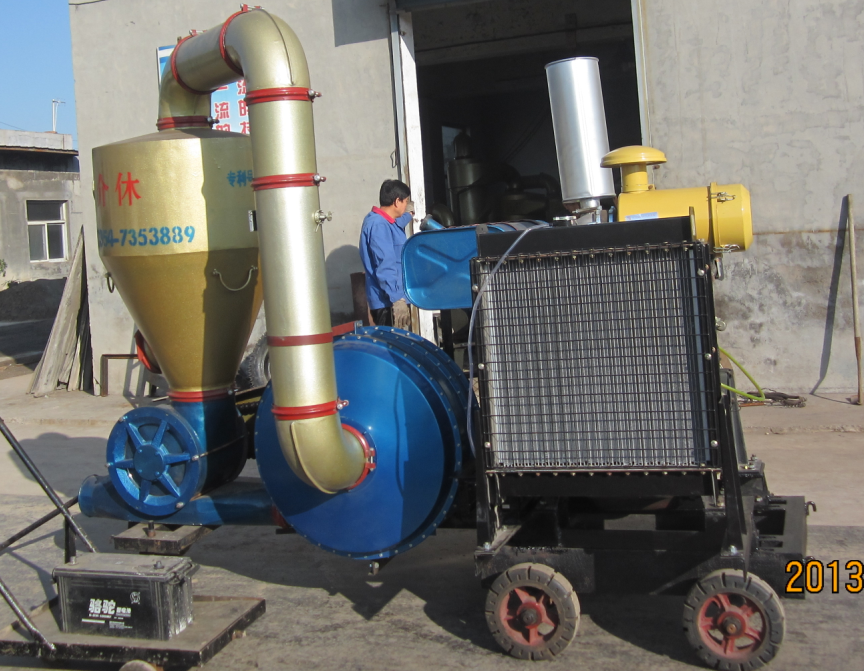

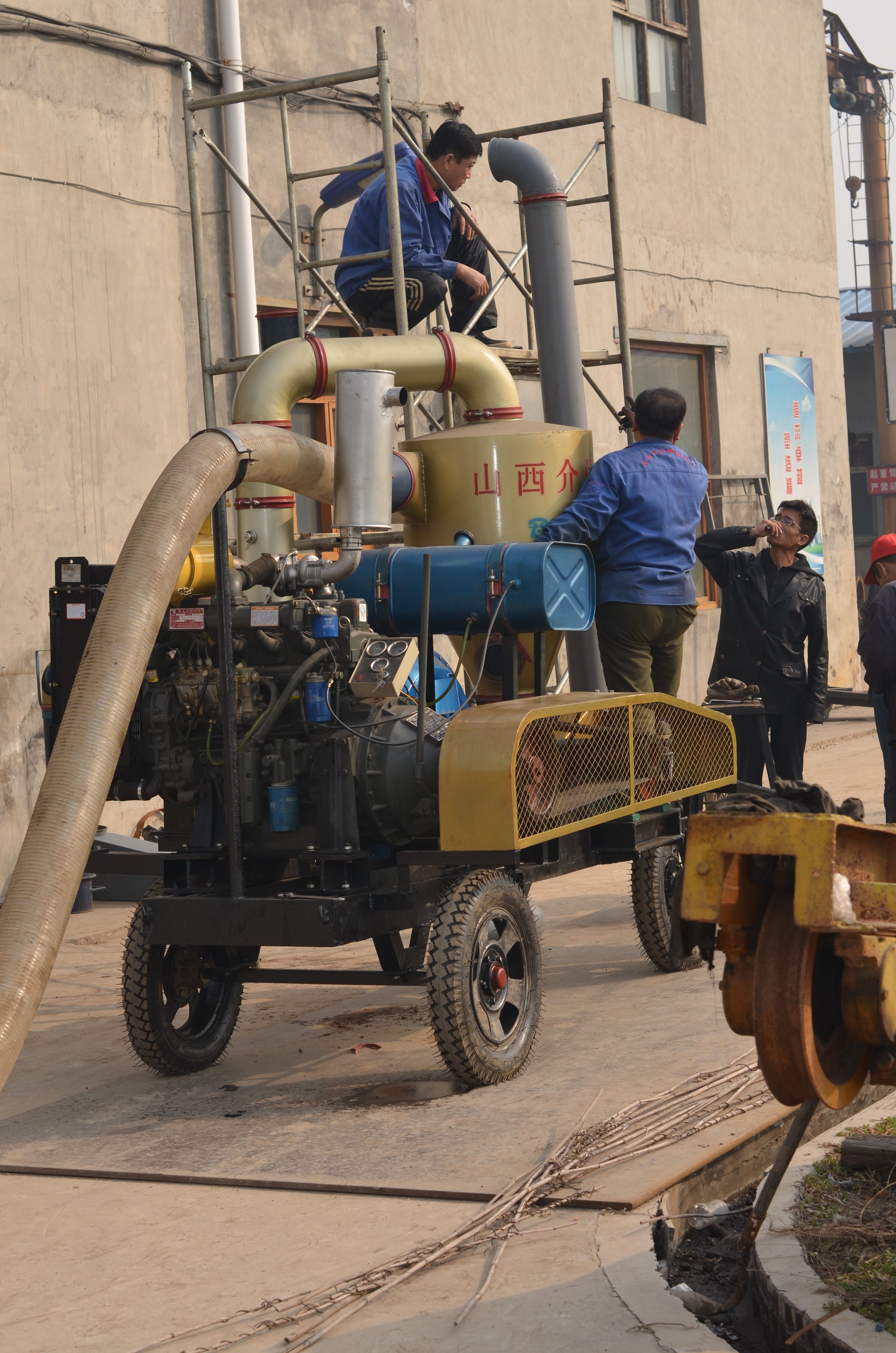

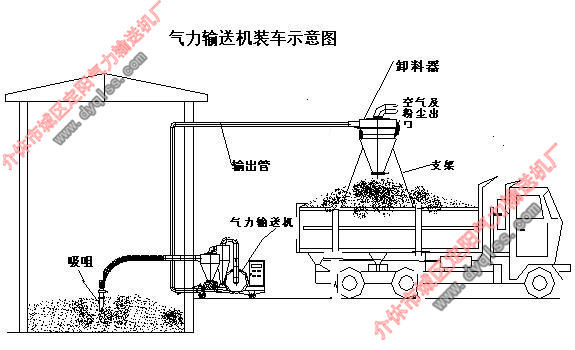

QH系列气力输送机,是一种先进的物料搬运机械。机器小巧灵活、装配快捷方便,经简单组合后即可用来单独压送、单独吸送、或吸送、压送混合使用。可以水平、倾斜、垂直输送诸如稻谷、小麦、大米、玉米、高粮、大麦芽、塑料及树脂等颗粒状物料,适用于粮库、农场、车站、码头、粮油加工和酿造行业在仓储或生产工艺中的散装、散运、散卸、翻仓、倒垛、补仓、出仓等机械化作业。本机在输送谷物时,对谷物有粗略的清选和脱水作用.
最新开发的QH系列C型输送机增设了中间除尘器,和局部深层粮食吸取的专用吸咀。可深入到粮食层6米以下局部取粮,特别适用于平方仓,土堤仓等因通风不良而引起的局部高温粮的提取。

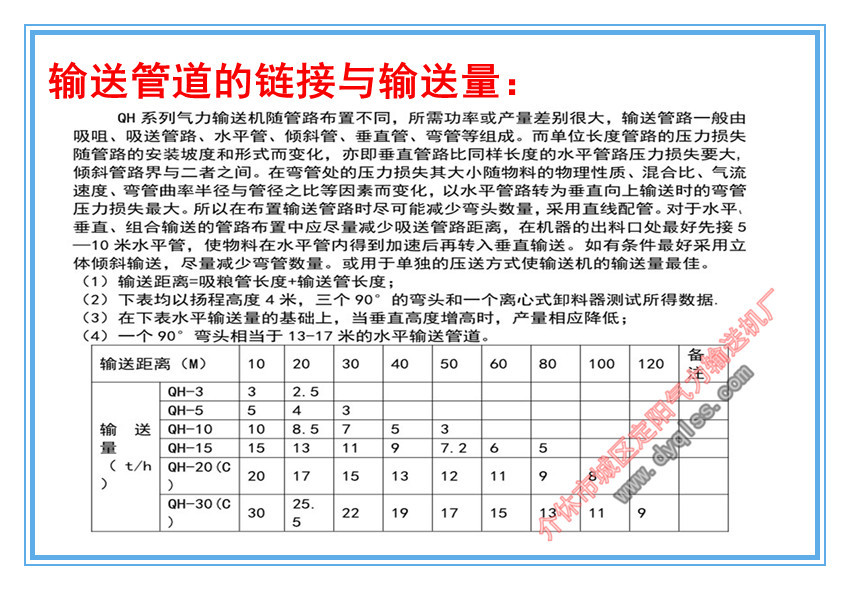

机器型号 | QH—3 | QH--5 | QH—10 | QH--15 | QH-20C | QH-30C |
最大输送量(t/h) | 3 | 5 | 10 | 15 | 20 | 30 |
风机功率 (KW) | 5.5 | 7.5 | 11 | 15 | 22 | 37 |
闭风器功率(KW) | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
机器总功率(KW) | 6.25 | 8.25 | 11.75 | 16.1 | 23.1 | 38.5 |
主电机型号 | Y132S1-2 | Y132S2-2 | Y160M1-2 | Y160M2-2 | Y180M-2 | Y200L2-2 |
闭风器电机型号 | Y90S-6 | Y90S-6 | Y90S-6 | Y90L-6 | Y90L-6 | Y100L-6 |
风机转速 (转/分) | 3300 | 3600 | 4100 | 3700 | 4100 | 4100 |
闭风器转速(转/分) | 60 | 60 | 60 | 60 | 60 | 60 |
空气压力(水柱/毫米) | 940 | 1000 | 1500 | 1600 | 2200 | 3300 |
空气流量(m3/h) | 780 | 800 | 1000 | 1600 | 1800 | 1800 |
气流速度(m/s) | 26 | 24 | 24 | 25 | 25 | 25 |
进料管直径(mm) | 124 | 124 | 150 | 150 | 160 | 160 |
输送管直径(mm) | 70 | 100 | 124 | 150 | 160 | 160 |
水平最大输送距(m) | 20 | 30 | 50 | 70 | 120 | 170 |
最大吸距(m) | 6.5 | 8.5 | 10 | 20 | 30 | 50 |
最大扬程(m) | 5 | 5 | 8 | 12 | 18 | 30 |
整机重量(kg) | 400 | 415 | 460 | 530 | 600 | 900 |
外形尺寸(mm) 长*宽*高 | 1780* 1050 *1550 | 1780* 1058 *1550 | 1780* 1058 *1550 | 2080* 1148 *1800 | 2320* 1320 *2720 | 2380* 1600 *2720 |
